圓柱滾子軸承N、NU、NF、NJ之間有什么區別？

字號：T|T

文章出處：www.limaz.cn/?liwen0112網責任編輯：作者：人氣：-發表時間：2015-04-22 14:35:00

圓柱滾子軸承代號中N、NU、NF、NJ之間有什么區別呢？

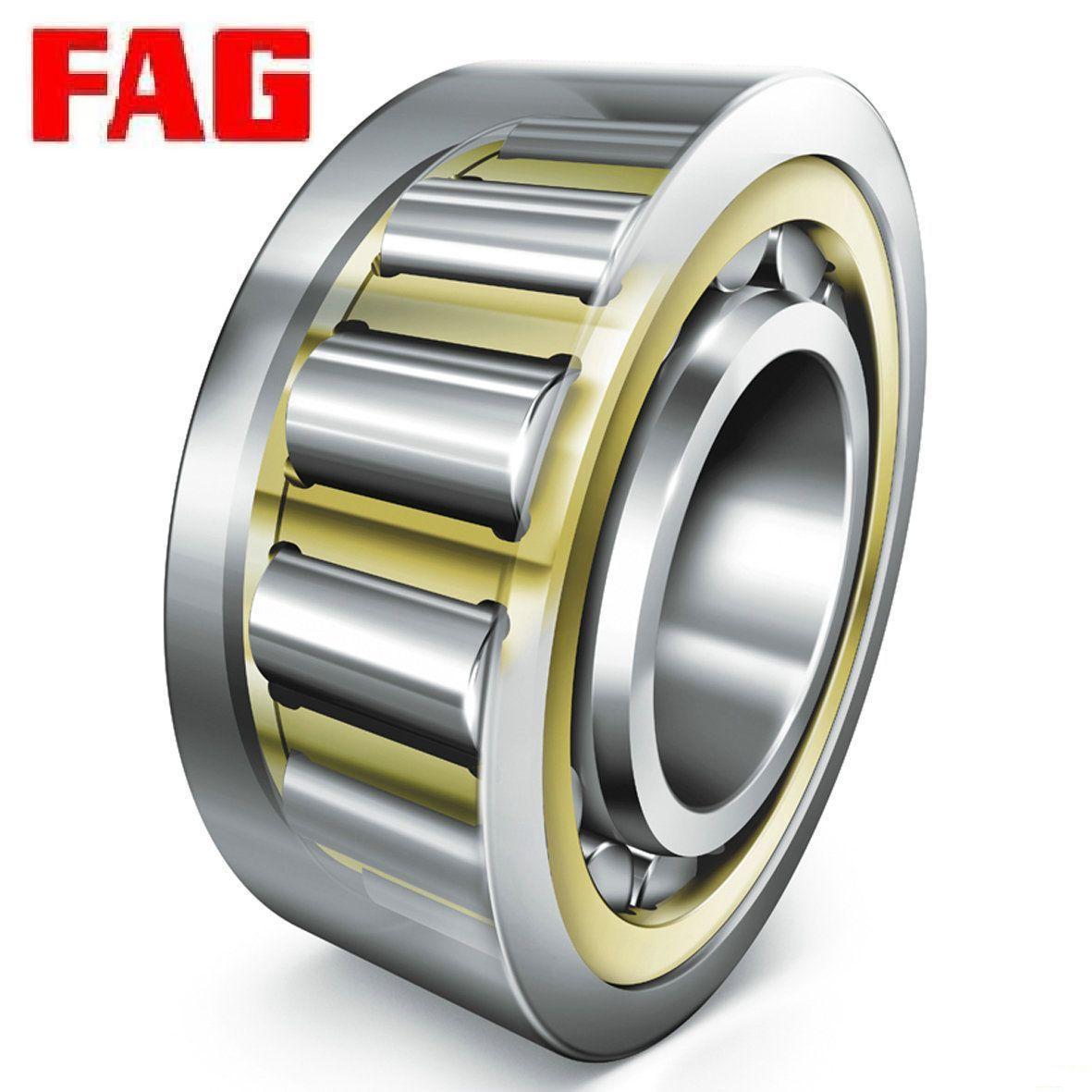

FAG軸承|圓柱滾子軸承

圓柱滾子軸承是滾子軸承中構造最為簡單的一類軸承，內輪、外輪與滾子呈線接觸，徑向負荷能力大，適宜于高速旋轉。圓柱滾子軸承為分離型，安裝、拆卸比較簡便。基本形式有:

　　N、NU、NF、NJ、NUP：

　　l N形：內圈有雙檔邊，與滾子不可分離，外圈無檔邊，可從兩邊自由脫落；

　　2 NU形：外圈有雙檔邊，與滾子不可分離，內圈無檔邊，可從兩邊自由脫落；

　　3 NF形：內圈有雙檔邊，與滾子不可分離，外圈有單檔邊，只能從一邊自由脫落；

　　4 NJ形：外圈有雙檔邊，與滾子不可分離，內圈有單檔邊，只能從一邊自由脫落；

　　5 NUP形：外圈有雙檔邊，與滾子不可分離，內圈單檔邊，可從一邊自由脫落，但內圈檔邊一側有一定位檔圈，可以取下。

　　圓柱滾子軸承還有雙列NN形、NNU形及四列圓柱滾子軸承。圓柱滾子軸承一般采用鋼板沖壓保持架，尺寸較大或用于高速旋轉的則采用黃銅車削保持架，雙列或四列圓柱滾子軸承則采用插銷保持架，以延長軸承使用壽命。
