　1　小孔腐蝕的特征

　　近期以來，在軸承生產的各個環節，常發現軸承套圈表面出現單點或多點的準圓形或長圓形黑點狀缺陷，如圖1所示。特別是單點缺陷，經常會誤認為是材料缺陷，對套圈進行金相制樣發現，與材料缺陷不同的是，它們都發生在套圈的表面，內部尖深，內部的顯微金相組織并無異常。進一步的微觀分析可知，這些缺陷實質是一種表面局部腐蝕——小孔腐蝕。

圖1 軸承套圈表面的局部腐蝕 （10×）

　　小孔腐蝕外觀為圓形或長圓形的黑（深灰）點，最大直徑一般不超過0.2mm，隨機分布且較分散。

　　將點狀缺陷進行縱向解剖，進行顯微觀察，腐蝕孔的截面形態為腐蝕垂直于表面向縱深發展（圖2）。經分析，坑底物質主要是FeCl2•4H2O和Fe3O4，為腐蝕產物[1]。嚴重的小孔腐蝕還可能伴生氫脆或應力腐蝕，所以這是一種危害很大的缺陷。

圖2 小孔腐蝕

　　2　小孔腐蝕形成機理

　　正常情況下，金屬表面都有一層鈍化膜，保護金屬不發生氧化和腐蝕，但由于金屬表面存在化學或物理性質的不均勻性，例如較大的成分波動、非金屬夾雜、異物粘附、機械損傷、氧化膜裂隙等等，使得表面鈍化膜可能被破壞。失去了鈍化膜的金屬表面即處于活性溶解狀態，此時如果遇到一定濃度的電解質溶液，電解質溶液中的侵蝕性陰離子（如Cl-）會受活性的金屬表面陽離子作用而發生電遷移，富集于金屬陽極表面，引起金屬電極的腐蝕電位升高;當金屬陽極腐蝕電位高到一定程度，達到形成腐蝕核的臨界值，陽極開始溶解，陽極電流急劇增大，同時在金屬表面形成凹坑。這是一個不可逆反應[1]，如下

　　Fe→Fe2++2e　?。?）

　　又由于表面的凹陷阻滯了陰離子（Cl-）和金屬陽離子的向外擴散，凹坑內繼Fe的陽極溶解反應之后，又進行了Fe2+的水解反應（可逆反應）：

　　Fe2++H2O⇔FeOH++H+　?。?）

　　使得孔內H+的濃度增高，同時離子的電遷移過程也增加了孔內陰離子的濃度。如果陰離子為Cl-，這就相當于隨著腐蝕孔的發展，不斷向孔內添加HCl溶液一樣。

　　上述過程不斷循環，腐蝕坑不斷加深，形成小孔腐蝕（圖3）。

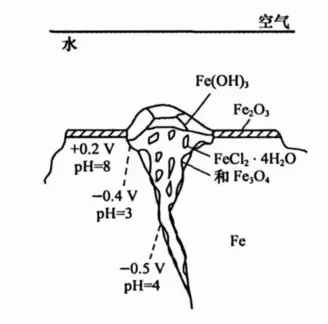

圖3 鋼在含Cl-溶液中的小孔腐蝕機理

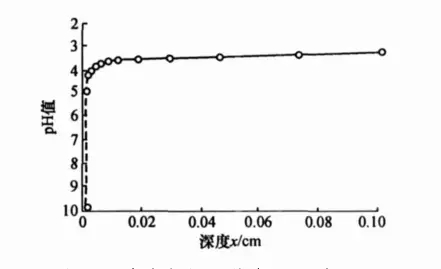

　　文獻[2]示出了孔底陽極電流密度I=1A/cm2時，孔內的pH值隨孔深度x的變化曲線，如圖4所示。從圖中曲線可以看到，若在孔外（x=0處）pH=10，那么孔深x=0.01cm處的pH值已劇降至4以下，亦即，此時孔底的H+的濃度比孔外的高一百萬倍以上。

圖4 孔內溶液的pH值隨孔深的變化

　　3　小孔腐蝕再現試驗

　　取2個6205軸承內圈車制件，切割成兩半，一半用于檢查，一半用于小孔腐蝕再現試驗。

　　依據GB/T18254-2002，分別取2個套圈的一半，檢查其低倍、非金屬夾雜物、顯微組織和碳化物均勻性（表1），均符合標準要求。

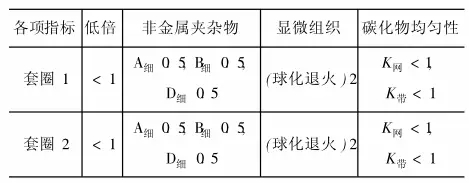

表1 套圈材料組織檢查　級

　　再將2個套圈的另一半置于10%的HCl水溶液（pH=5）中，加熱至50e（模擬南方夏日室外溫度），保溫30min，然后將試樣用清水沖洗并拭干，樣品表面會呈現一些很小的黑色腐蝕點。在腐蝕點位置切開樣品，從截面觀察腐蝕點，其形態特征及坑底腐蝕產物與圖2和圖3一致。

　　4　小孔腐蝕預防與處理

　　一般來說，光滑、清潔和干燥的表面上不易發生小孔腐蝕。軸承零件發生腐蝕的原因有很多，最常見的是潮濕空氣、海風海水、汗液的侵蝕，防銹油（脂）氧化變質，以及工序間各種化學處理過程（如酸洗、酸印等）未能及時中和并清洗干凈等等；還有目前一些地區環境污染嚴重，酸雨、酸霧頻繁發生，其中富含的硝酸、鹽酸使得零件產生小孔腐蝕的傾向大增[3]。

　　小孔腐蝕的形成必須具備2個條件：金屬表面鈍化膜有局部破壞和金屬表面有侵蝕性陰離子（如Cl-）存在。因此要預防零件發生小孔腐蝕，首先要保持零件表面清潔和避免物理和化學損傷，特別注意要避免接觸含鹽（NaCl）或酸的溶液。

　　在軸承生產過程中，很多環節都有可能產生小孔腐蝕，特別是套圈車加工后的儲存和周轉環節。有時套圈車削后，沒有馬上進行熱處理，這時表面的鈍化膜比較脆弱易發生小孔腐蝕;由于車制件是毛坯零件，常常不重視對其進行必要的表面防護，提供良好的儲存環境，避免磕碰傷，也導致了小孔腐蝕的發生；隨著車制件儲存時間的持續，可能會生成較深的腐蝕孔，以致于磨加工都不能消除這些小孔。

　　一旦零件表面形成小孔腐蝕，如果其尺寸允許，應采用適當?shù)哪ハ髁?，盡可能將腐蝕坑磨去，不留殘余；并通過如噴淋防銹液等化學或電化學方法，重新建立表面鈍化膜，以防腐蝕再次發生[3]。但在生產中亦應注意，由于小孔腐蝕深度較深，直徑也較小，往往去除不徹底，導致孔底繼續陽極反應，使小孔繼續變深。因此，除過銹的零件最好在防銹液中浸泡一段時間，以改善金屬陽極電位，恢復金屬表面鈍化膜。

　　5　結束語

　　小孔腐蝕不僅影響軸承的精度和表面粗糙度，而且還降低其使用壽命，甚至導致報廢，因此應引起人們的充分重視。特別是處于潮濕、炎熱、近海的氣候環境，更要避免小孔腐蝕這類問題的產生。嚴格按照清洗防銹規程對加工過程中的軸承套圈進行防銹處理，使用的清洗液、防銹油（液）應滿足工藝技術規定的要求;同時加快生產環節中的周轉速度，防止各種磕碰傷。

?
